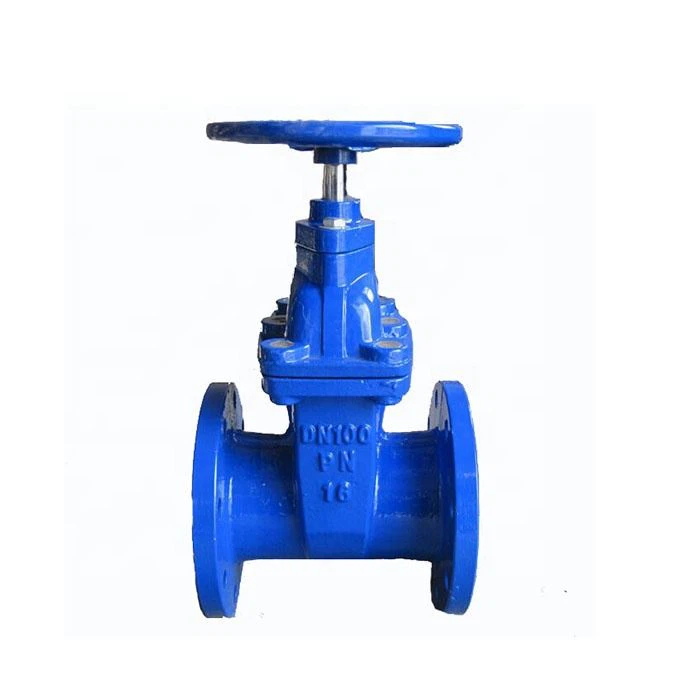

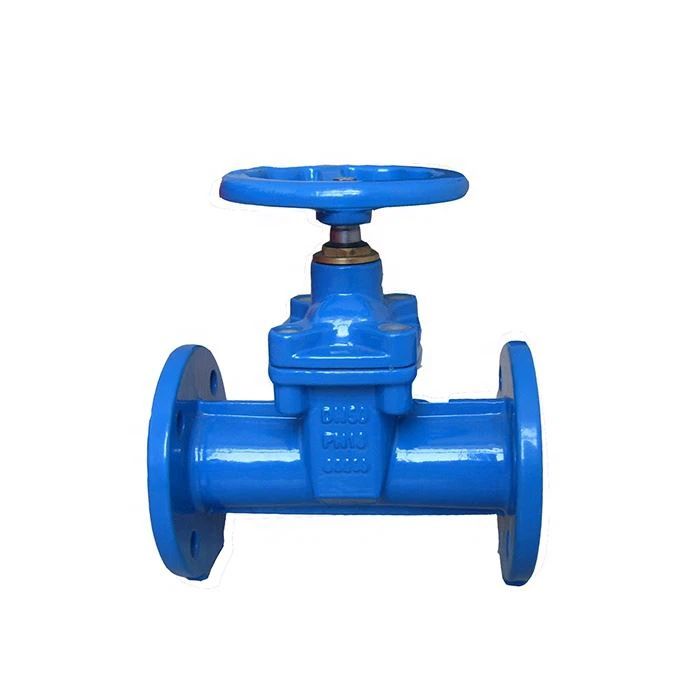

Βαλβίδα τελικής πύλης με φλάντζα
| Πρότυπο | DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Η διάτρηση με φλάντζα είναι σύμφωνα με τα DIN2501, BS4504 και ANSI B16.1 |
| Πίεση εργασίας | 10bar/16bar/25bar |
| Πίεση δοκιμής: | / |
| Κέλυφος | 15bar/24bar/37,5bar |
| Σφραγίδα | 11bar/17,6bar/27,5bar |
| Τύπος | Μη ανερχόμενο στέλεχος / ανερχόμενο στέλεχος |
| Υλικό: | / |
| Σώμα | Εόλκιμο σίδερο GGG40/50 ή Μαντεμένιο GG25 |
| Σφήνα | Εόλκιμο σίδερο GGG40/50+EPDM/NBR ή μεταλλικό κάθισμα |
| Στέλεχος | Ανοξείδωτο ατσάλι 2Cr13, SS304, SS316 |
| Μπουλόνι και Παξιμάδια | Ανθρακούχο ατσάλι με ψευδάργυρο ή SS304,316 |
| Επένδυση | Εσωτερική και εξωτερική με επίστρωση fusion bonded epoxy min250μm |

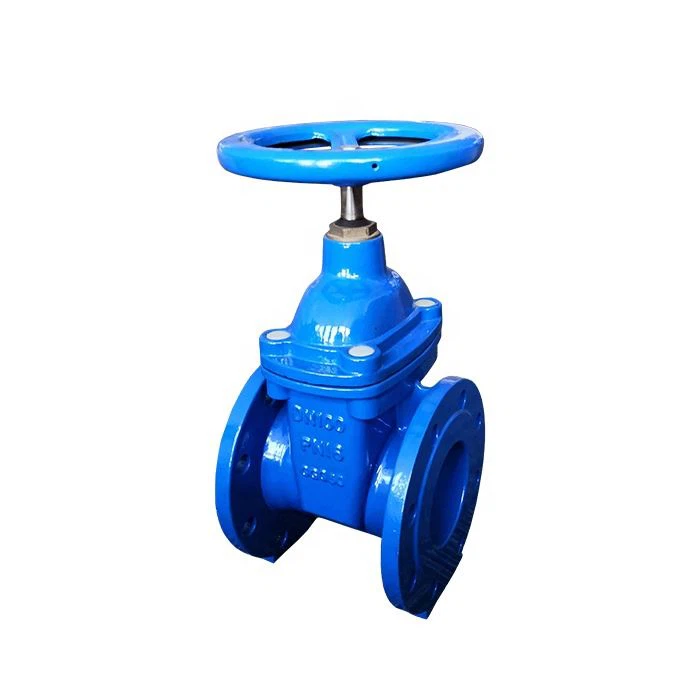

Βαλβίδα τελικής πύλης με φλάντζα
| ΟΧΙ. | ΟΝΟΜΑ ΜΕΡΟΣ | ΥΛΙΚΟ |
| 1 | ΣΩΜΑ | ΕΛΑΤΙΚΟ ΣΙΔΗΡΟ |
| 2 | ΣΦΗΝΑ | ΕΛΑΤΙΚΟ ΣΙΔΗΡΟ |
| 3 | ΚΑΡΠΙΔΙΟΣ ΣΤΕΜ | ΟΡΕΙΧΑΛΚΟΣ |
| 4 | ΣΤΕΛΕΧΟΣ | ΑΝΟΞΕΙΔΩΤΟ |
| 5 | ΤΣΙΜΟΥΧΑ | NBR |
| 6 | ΓΥΝΑΙΚΕΙΟ ΚΑΠΕΛΛΑΚΙ | ΕΛΑΤΙΚΟ ΣΙΔΗΡΟ |
| 7 | ΜΠΟΥΛΑΡΙ ΚΑΠΟ | ΑΝΘΡΑΚΟ ΧΑΛΥΒΑ |
| 8 | O-RING | NBR |
| 9 | ΕΝΤΟΠΙΣΜΟΣ ΔΑΚΤΥΛΙΟΥ | ΟΡΕΙΧΑΛΚΟΣ |
| 10 | O-RING | NBR |
| 11 | ΠΑΞΙΔΙ ΚΑΠΟ | ΟΡΕΙΧΑΛΚΟΣ |
| 12 | MINIPAD | TFL |
| 13 | ΔΑΚΤΥΛΙΔΙ ΣΚΟΝΗΣ | NBR |
| 14 | ΤΡΟΧΟΣ | ΕΛΑΤΙΚΟ ΣΙΔΗΡΟ |
| 15 | ΡΟΔΕΛΑ | ΑΝΘΡΑΚΟ ΧΑΛΥΒΑ |
| 16 | ΜΠΟΥΛΟΝΙ | ΑΝΘΡΑΚΟ ΧΑΛΥΒΑ |
