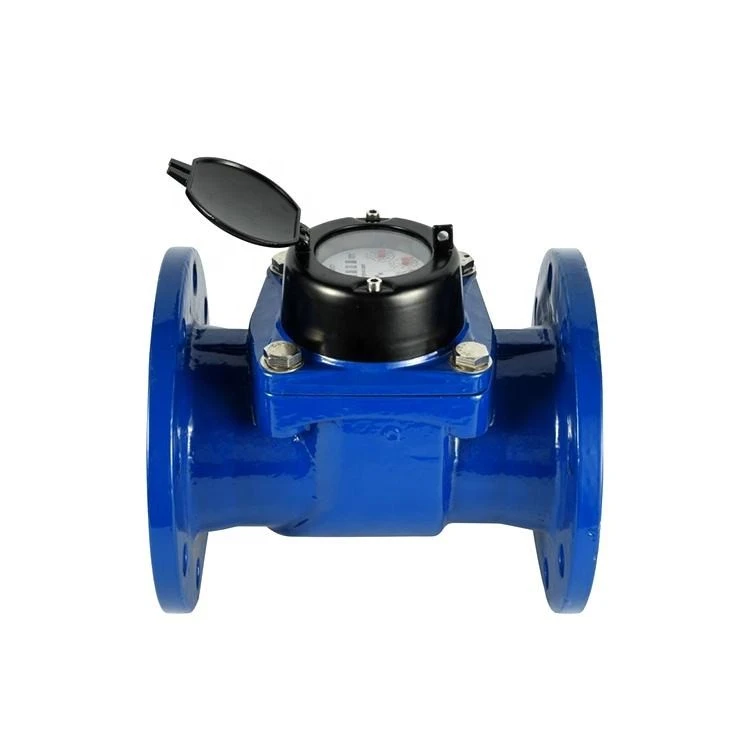

Μετρητής τύπου χύμα (Woltman).





1. Όνομα τύπου: Μετρητής νερού τύπου Woltmann
2. Μέγεθος: DN50-DN500
3. Πρότυπο: ISO 4064 Κατηγορία Β
4. Υλικό: Χυτοσίδηρος
5. PN: 1,0/1,6 Mpa (10/16bar)
6. Οριζόντια εγκατάσταση

Πίεση νερού<1MPa(PN: 1.6Pa/16bar)

Από το qt μέχρι και το qs είναι ±2%.
Από το qmin συμπεριλαμβανομένου έως αλλά χωρίς το qt είναι ±5%.

Τεχνικές λεπτομέρειες

Προϋποθέσεις εγκατάστασης: Ο μετρητής θα πρέπει να εγκατασταθεί σε οριζόντια θέση με το όργανο καταγραφής στραμμένο προς τα πάνω.





I. Σωστά βήματα εγκατάστασης



1. Προετοιμασία πριν την εγκατάσταση



Ελέγξτε την κατάσταση του μετρητή: Βεβαιωθείτε ότι ο μετρητής είναι απαλλαγμένος από ζημιές κατά τη μεταφορά, με άθικτα εξαρτήματα όπως το περίβλημα και η φτερωτή. Βεβαιωθείτε ότι το μοντέλο του μετρητή και η ονομαστική διάμετρος ταιριάζουν με τις προδιαγραφές του αγωγού και ελέγξτε το πιστοποιητικό εργοστασίου και το πιστοποιητικό μετρολογικής επαλήθευσης.



Καθαρίστε τον αγωγό: Ξεπλύνετε καλά τη σωλήνωση πριν την εγκατάσταση για να αφαιρέσετε υπολείμματα όπως σκωρίες συγκόλλησης, ίζημα και σκουριά, αποτρέποντας την είσοδο ακαθαρσιών στο μετρητή και την καταστροφή της πτερωτής ή το μπλοκάρισμα του καναλιού ροής.



Επιλέξτε τη θέση εγκατάστασης:



Ο μετρητής πρέπει να εγκατασταθεί σε οριζόντιο ή κατακόρυφο αγωγό. Βεβαιωθείτε ότι η κατεύθυνση ροής του νερού είναι σύμφωνη με την ένδειξη βέλους στο περίβλημα του μετρητή.



Κρατήστε το μακριά από πηγές δονήσεων, πηγές θερμότητας και διαβρωτικά περιβάλλοντα. Εάν είναι απαραίτητο, εγκαταστήστε συσκευές-απορρόφησης κραδασμών ή θερμότητας-.

Διατηρήστε επαρκή χώρο συντήρησης: Πρέπει να τοποθετούνται ευθεία τμήματα σωλήνων πριν και μετά τον μετρητή για να διασφαλίζεται σταθερή ροή νερού. Επίσης, κρατήστε τουλάχιστον 1,5 φορές το μήκος του μετρητή για εύκολη αποσυναρμολόγηση και συντήρηση.



2. Σύνδεση αγωγού και εγκατάσταση εξαρτημάτων



Τοποθετήστε τα απαραίτητα αξεσουάρ:



Βαλβίδες: Οι βαλβίδες σφαιρών ή οι βαλβίδες πύλης πρέπει να τοποθετούνται πριν και μετά τον μετρητή για να διακόπτεται η παροχή νερού κατά τη συντήρηση. Για μεγάλα-συστήματα ροής, συνιστάται να εγκαταστήσετε ένα φίλτρο μπροστά από το μετρητή για να αποτρέψετε περαιτέρω την είσοδο ακαθαρσιών.



Αρμοί διαστολής: Εάν ο αγωγός έχει σφάλματα θερμικής διαστολής, συστολής ή εγκατάστασης, μπορούν να εγκατασταθούν αρμοί διαστολής κοντά στο μετρητή για να αποφευχθεί η μετάδοση της τάσης του αγωγού στο περίβλημα του μετρητή.



Βαλβίδες απελευθέρωσης αέρα: Εάν μπορεί να συσσωρευτεί αέρας στο σημείο εγκατάστασης, θα πρέπει να εγκατασταθεί μια βαλβίδα απελευθέρωσης αέρα στην μπροστινή πλευρά του μετρητή για την εκκένωση αέρα και τη διασφάλιση της ακρίβειας της μέτρησης.



Σφράγιση και σύνδεση:



Για συνδέσεις φλάντζας, βεβαιωθείτε ότι οι επιφάνειες της φλάντζας είναι επίπεδες. Χρησιμοποιήστε φλάντζες-ανθεκτικά στο νερό και τη θερμοκρασία-. Σφίξτε ομοιόμορφα τα μπουλόνια για να αποφύγετε διαρροή νερού ή ζημιά στο μετρητή λόγω ανομοιόμορφης δύναμης.



Για συνδέσεις με σπείρωμα, τυλίξτε ταινία τεφλόν ή εφαρμόστε στεγανωτικό για να αποτρέψετε τη διαρροή της διεπαφής, αλλά προσέξτε να μην χρησιμοποιήσετε υπερβολικές ποσότητες για να αποφύγετε την είσοδο υπολειμμάτων στον αγωγό.



3. Ανάρτηση-Εγκατάστασης σε λειτουργία



Δοκιμή εκκένωσης αέρα και νερού: Ανοίξτε αργά τη βαλβίδα μπροστά από το μετρητή για να επιτρέψετε στο νερό να γεμίσει σταδιακά τη σωλήνωση. Ταυτόχρονα, ανοίξτε τη βαλβίδα απελευθέρωσης αέρα για την εκκένωση αέρα. Αφού το νερό κυλήσει ομαλά, κλείστε τη βαλβίδα απελευθέρωσης αέρα και ελέγξτε για διαρροές σε όλες τις διεπαφές.



Ελέγξτε τον μετρητή: Παρατηρήστε εάν ο δείκτης του μετρητή ή ο τροχός των ψηφίων περιστρέφεται ευέλικτα χωρίς εμπλοκή. Δοκιμή σε χαμηλές και υψηλές παροχές για να επιβεβαιώσετε την κανονική μέτρηση.



II. Σημειώσεις



Απαγορεύεται αυστηρά να χτυπάτε ή να αποσυναρμολογείτε το περίβλημα ή τον μετρητή όταν ο μετρητής βρίσκεται σε λειτουργία για να αποφευχθεί η καταστροφή των εξαρτημάτων ακριβείας.

Κατά τη συντήρηση, η μπροστινή και η πίσω βαλβίδα πρέπει να κλείσουν πρώτα και το νερό στον αγωγό πρέπει να αποστραγγιστεί για να διασφαλιστεί η λειτουργική ασφάλεια.

Για μετρητές ζεστού νερού, βεβαιωθείτε ότι η θερμοκρασία του νερού δεν υπερβαίνει το ονομαστικό εύρος της για να αποτρέψετε τις υψηλές θερμοκρασίες από το να καταστρέψουν τις στεγανοποιήσεις ή τις φτερωτές.
