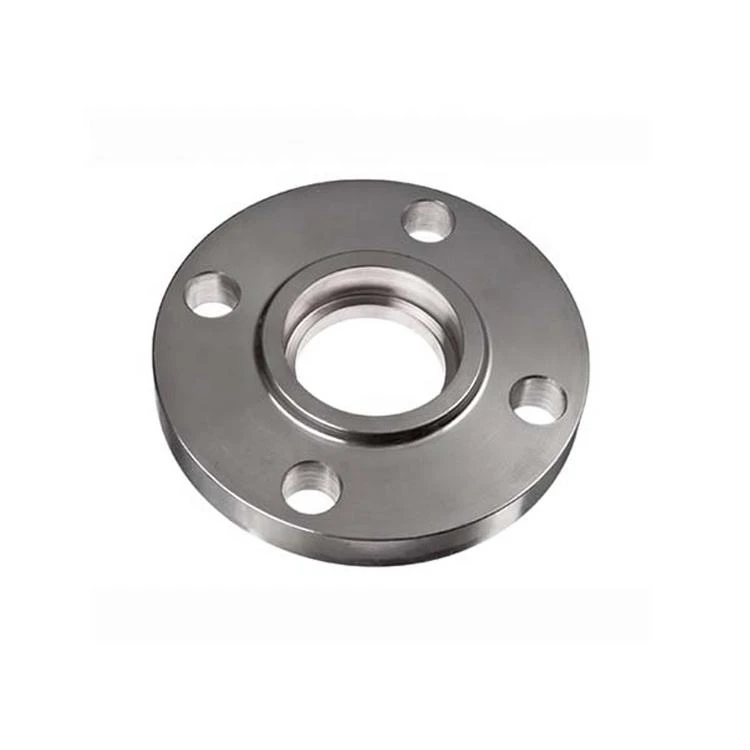

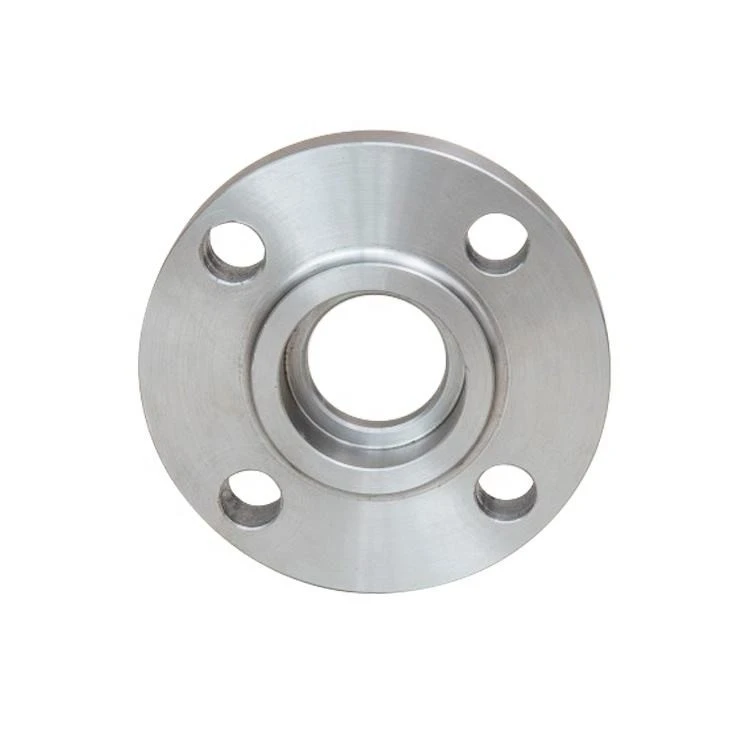

Φλάντζα συγκόλλησης υποδοχήςαπλοποιημένο ως φλάντζα SW, έχει μια εσοχή (σαν ώμο) στην οπή της φλάντζας, αυτός ο ώμος χρησιμεύει ως οδηγός για τη ρύθμιση του βάθους του σωλήνα που εισήχθη στη φλάντζα. Φλάντζα συγκόλλησης υποδοχής αρχικά σχεδιασμένη για σύστημα σωληνώσεων υψηλής πίεσης μικρών διαμέτρων.
Εισαγάγετε το άκρο του σωλήνα στη φλάντζα συγκόλλησης υποδοχής, μέχρι το κάτω μέρος του σωλήνα να αγγίξει την περιοχή του ώμου, τραβήξτε προς τα πίσω 1,6 mm (1/16'') απόσταση από τον εισαγόμενο σωλήνα και στη συνέχεια κάντε συγκόλληση φιλέτου. Το θέμα είναι να δημιουργηθεί ένα διάκενο διαστολής (1 συγκόλληση φιλέτου) μεταξύ της φλάντζας και των σωλήνων ή των εξαρτημάτων.
Πώς δημιουργείται η φλάντζα συγκόλλησης υποδοχής
Η φλάντζα συγκόλλησης υποδοχών χρησιμοποιήθηκε αρχικά για υπερθερμαντήρες από ανοξείδωτο χάλυβα, λόγω της αποφυγής ελαττωμάτων ρωγμών που προκαλούνται από θερμικές καταπονήσεις στις διεργασίες θέρμανσης και μετά από χρόνια ανάπτυξης έγινε τυπική εφαρμογή για όλους τους τύπους υλικών.
Τύποι όψεων με συγκολλημένη φλάντζα
Φλάντζα συγκολλημένης υποδοχής, συμπεριλαμβανομένου του τύπου RF και του τύπου RTJ, που όπως και άλλοι τύποι φλάντζες συγκόλλησης (ολίσθηση, λαιμός συγκόλλησης ή τυφλή φλάντζα).
Τύπος RF
Τύπος RTJ
Το σχήμα της φλάντζας με συγκολλημένη υποδοχή είναι παρόμοιο με τη φλάντζα ολίσθησης, διαφορετικά έχει έναν ώμο στην εσωτερική οπή.
|
Μέγεθος
|
1/2″ έως 48″ DN10~DN5000
|
|
Πρότυπα φλάντζας
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, GOST, SABS
|
|
Εκτίμηση πίεσης
|
Κατηγορία 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
|
|
ANSI B16.5
|
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
|
|
JIS
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
UNI
|
6Bar 10Bar 16Bar 25Bar 40Bar
|
|
EN
|
6Bar 10Bar 16Bar 25Bar 40Bar
|
|
Επένδυση
|

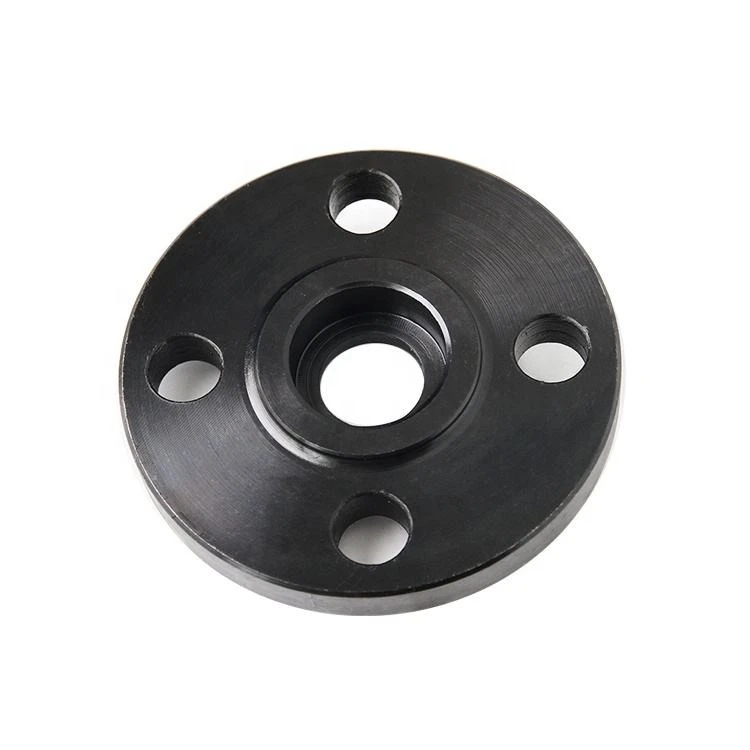

Μαύρη λαδόχρωμη, αντι-χρωστική, ψευδάργυρη, κίτρινη διαφανής, γαλβανισμένη εν ψυχρώ και εν θερμώ
|
|
Διαδικασία
|
Σφυρήλατος
|
|
Πιστοποιητικά Δοκιμών
|
Πιστοποιητικό Πρώτων Υλών
Αναφορά 100% Ακτινογραφίας Έκθεση επιθεώρησης τρίτων, κ.λπ |
|
Τεχνική παραγωγής
|
Σφυρηλατημένο, θερμικά επεξεργασμένο και κατεργασμένο
|
|
Τύποι
|
Συγκόλληση λαιμού, περσίδες, ολισθηρές-Ενεργοποίηση, υποδοχή-Συγκόλληση, σπειρώματα, στόμιες, περσίδες γυαλιών
|
|
Χρήσεις & εφαρμογή
|
Αναβαθμιστές ασφάλτου.
Διυλιστήρια βαρέος πετρελαίου.
Πυρηνική ενέργεια (κυρίως απρόσκοπτη). Πετροχημικά και οξέα. |
Αρχή Εργασίας
Σχηματίζει μια σταθερή σύνδεση εισάγοντας τον σωλήνα στην υποδοχή της φλάντζας και στη συνέχεια συγκολλώντας τον στη θέση του. Κατά τη συγκόλληση, εκτελούνται συγκολλήσεις φιλέτου στο άκρο του σωλήνα και στην εξωτερική πλευρά της φλάντζας και μερικές φορές η εσωτερική συγκόλληση γίνεται σε εφαρμογές υψηλής{1} καταπόνησης για να αυξηθεί η αντοχή και η στεγανότητα της σύνδεσης. Αυτή η μέθοδος σύνδεσης μπορεί να μεταδώσει αποτελεσματικά πίεση και δύναμη, διασφαλίζοντας την ασφαλή λειτουργία του συστήματος αγωγών.
Πλεονεκτήματα και μειονεκτήματα
Φόντα: Η διαδικασία συγκόλλησης είναι σχετικά απλή, εύκολη στη λειτουργία και η ποιότητα συγκόλλησης είναι εύκολο να εγγυηθεί. Σε σύγκριση με τις φλάντζες με σπείρωμα, μειώνει τον κίνδυνο διαρροής. δεδομένου ότι η συγκόλληση πραγματοποιείται εξωτερικά, δεν θα προκαλέσει ζημιά στο εσωτερικό του αγωγού, κάτι που είναι ευεργετικό για τη ροή του μέσου. έχει υψηλή αντοχή και στεγανότητα και μπορεί να αντέξει την υψηλή πίεση και τους κραδασμούς.
Μειονεκτήματα: Η εγκατάσταση και η αποσυναρμολόγηση είναι σχετικά δύσκολη, απαιτούν επαγγελματικό εξοπλισμό συγκόλλησης και τεχνικό προσωπικό. Μόλις ολοκληρωθεί η συγκόλληση, εάν πρέπει να αντικατασταθεί η φλάντζα ή ο αγωγός, το κόστος συντήρησης είναι υψηλό. δεν είναι κατάλληλο για περιπτώσεις που απαιτούν συχνή αποσυναρμολόγηση και εγκατάσταση. για αγωγούς-μεγάλης διαμέτρου, το κόστος κατασκευής και εγκατάστασης των φλαντζών συγκόλλησης υποδοχών είναι υψηλό.
Δομικά Χαρακτηριστικά
Μέθοδος Σύνδεσης: Το άκρο του σωλήνα εισάγεται στο βαθμιδωτό τμήμα του δακτυλίου της φλάντζας και η συγκόλληση πραγματοποιείται στο άκρο του σωλήνα και στην εξωτερική πλευρά. Υπάρχουν δύο τύποι: με λαιμό και μη-λαιμό. Η φλάντζα σωλήνα με λαιμό έχει καλή ακαμψία και μικρή παραμόρφωση συγκόλλησης.
Προδιαγραφές μεγέθους: Γενικά ισχύει για σωλήνες μικρής-διαμέτρου, που συνήθως κυμαίνονται από 1/2 ίντσας (DN15) έως 3 ίντσες (DN80), αν και ορισμένα πρότυπα μπορεί να αναφέρονται σε μεγαλύτερο εύρος μεγεθών.
Πεδία Εφαρμογής
Πετροχημική Βιομηχανία: Σε διαδικασίες όπως η διύλιση πετρελαίου και η παραγωγή χημικών, χρησιμοποιείται για τη σύνδεση διαφόρων αγωγών για τη μεταφορά πετρελαίου, χημικών πρώτων υλών, ενδιάμεσων προϊόντων και τελικών προϊόντων, όπως αγωγούς μεταφοράς αργού πετρελαίου και αγωγούς σύνδεσης μεταξύ αντιδραστήρων χημικών προϊόντων.
Βιομηχανία Ηλεκτρικής Ενέργειας: Χρησιμοποιείται σε αγωγούς ατμού, τροφοδοσίας και κυκλοφορούντος νερού σταθμών παραγωγής ηλεκτρικής ενέργειας, ικανός να αντέχει σε περιβάλλοντα υψηλής-θερμοκρασίας και υψηλής-πίεσης για να εξασφαλίσει σταθερή παραγωγή ενέργειας.
Ναυπηγική Βιομηχανία: Χρησιμοποιείται συνήθως σε συστήματα ισχύος, συστήματα καυσίμων και συστήματα ψύξης θαλασσινού νερού σε πλοία για τη σύνδεση διαφόρων αγωγών, διασφαλίζοντας την κανονική πλοήγηση των σκαφών και τη σωστή λειτουργία του εξοπλισμού.
Φαρμακευτική Βιομηχανία: Χρησιμοποιείται για τη σύνδεση αγωγών μεταξύ φαρμακευτικού εξοπλισμού, απαιτώντας καλή στεγανότητα και αντοχή στη διάβρωση για να διασφαλιστεί η υγιεινή και η ασφάλεια της φαρμακευτικής διαδικασίας παραγωγής.
Βιομηχανία Τροφίμων και Ποτών: Στην επεξεργασία τροφίμων και την παραγωγή ποτών, χρησιμοποιούνται διάφοροι αγωγοί μεταφοράς υγρών για τη μεταφορά ουσιών όπως το γάλα, ο χυμός φρούτων και η μπύρα. Τα υλικά που χρησιμοποιούνται για αυτούς τους αγωγούς πρέπει να συμμορφώνονται με τα πρότυπα υγιεινής των τροφίμων, διασφαλίζοντας ότι οι συνδέσεις είναι ασφαλείς και καλά σφραγισμένες-.
